TPM機床維修工具及備件的要求
來源/作者： TPM咨詢服務中心 丨 發布時間：2017-06-15 丨 瀏覽次數：
TPM培訓公司提出：合格的維修工具是進行數控機床維修的必備條件，數控機床是精密設備，它對各方面的要求較普通機床高，不同的故障，所需要的維修工具亦不盡相同。作為常用的工具主要有以下幾類：
1、常用儀表類
?。?）數字萬用表 數字萬用表可用于大部分電氣參數的準確測量，判別電氣元件的勝能好壞
數控機床維修對數宇萬用表的基本側量范圍以及精度要求一般如下
?、俳涣麟妷海?00mV～700V，200mV檔的分辨率應不低于100V。
②直流電壓：200mV～1000V 200mV檔的分辨率應不低于100V
③交流電流：200µA～20A， 200µA檔的分辨率應不低于0.1;
?、苤绷麟娏鳎?0µA～20A， 20µA檔的分辨率應不低于0.01A
⑤電阻：200Ω～200MΩ，200Ω檔的分辨率應不低于0.1Ω
⑥電容：2nF～20µF，2nF檔的分辨率一股應不低于1PF。
⑦晶體管：hfe：0～1000。
?、嗑哂卸O管測試與蜂鳴器功能。

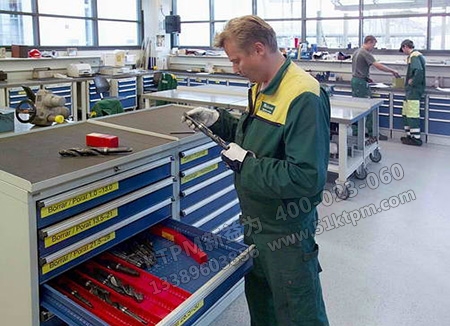

機床維修工具
（2）數字轉速表 轉速表用于測量與調整主軸的轉速，通過測量主軸實際轉速，以及調整系統及馭動器的參數可以使編程的主軸轉速理論值與實際主軸轉速值相符它是主軸維修與調整的測量工具之一。
（3）示波器 示波器用十檢測信號的動態波形如脈沖編碼器、測速機、光柵的輸出波形，伺服驅動、主軸驅動單元的各級輸入、輸出波形等，其次還可以用十檢測開關電源顯示器的垂直、水平振蕩與掃描電路的波形等。
數控機床維修用的示波器通常選用頻帶寬為10～100MHz 的雙通道示波器。
?。?）相序表 相序表主要用于測量三相電源的相序，它是直流伺服馭動、主軸驅動維修的必要測量工具之一。
?。?）常用的長度測量工具 長度測量工具（如：千分表、百分表等）用于測量機床移動距離、反向間隙值等。通過測量，可以大致判斷機床的定位精度、重復定位精度、加工精度等．根據測量值可以調整數控系統的電子齒輪比、反向間隙等主要參數，以恢復機床精度。占是機械部件維修測量的主要檢測工具之一。
2、常用工具類
?。?）電烙鐵 它是最常用的焊接工其一般應采用 30W 左右的尖頭、帶接地保護線的內鐵式電烙鐵，最好使用恒溫式電烙鐵。
（2）吸錫器 常用的是便攜式手動吸錫器，也可采用電動吸錫器。
?。?）旋具類 規格齊全的一字與十字旋具各一套旋具以采用樹脂或塑料手柄為宜為了進行伺服驅動器的調整與裝卸，還應配備無感螺旋刀與梅花形六角旋具各一套。
?。?）鉗類工具 各種規格的斜口鉗、尖嘴鉗、剝線鉗、鑷子、壓線鉗等。
（5）扳手類 各種規格的米制、英制內、外六角扳手各一套等．
（6）其他剪刀、吹塵器、卷尺、焊錫絲、松香、酒精、刷子等。
3、常用的各件
數控機床的維修所涉及的元器件、零件眾多，備用的元器件不可能全部準備充分、齊全，但是，若維修人員能準備一些最為常見的易損元器件，可以給維修帶來很大的方便，有助于迅速處理解決問題，這些元器件包括：
1）常用的二極管類，如：IN4007、IN1004、IN4148、IS953
2）各種規格的電阻（規格應齊全）：常用的電位器（1KΩ、2KΩ、10KΩ、47KΩ等）
3）常用的晶體三極管類，如：2S719、2SC1983、2SA6395、2SC1152、BCY59等。
4）常用的集成電路，主要有：
①運放類，如：LM319、LM339、LM311、LM248、LM301、LM308、LM158、LM324、LM393、RC455、RC747、µA747、LF353、4858、1458、NE5514、NE5512、TLC374等。
②集成穩壓源類：如：7805、7812、7815、7915、LM317、LM337、14315、17815等
?、酃怦钇骷?，如：TLP521、TLP500、TLP512、SFH6001、SFH610、4N26、4N37、PC601、PC401等。
?、芫€馭動放大器／接收器類，如：75113、75115、75116、55114、54125、74125、74125、54265、MC3487等。
?、軩/A轉換器類，如：AD767、BA17008、=DAC0800、DAC707DAC767、DAC1020等
⑥輸出驅動類，如：ULN2803、ULN2003、ULN2002、FT5461、DIA050000等。
⑦模擬開關類，如：DG200、DG201、DG211等。
由于以上元器件與系統的外部輸入/輸出電路、電源等易損部件有關．在連接不當、外部短路等情況下，比較容易引起損壞。對于專業維修人員一般均應準備一部分，以便隨時進行更換。
