KTPM新益為TPM咨詢公司概述：TPM設備振動監測是針對旋轉設備的各種預測性維修技術中的核心部分，振動監測具有直接、實時和故障類型覆蓋范圍廣的特點。其它預測性維修技術：如紅外熱像、油液分析、電氣診斷等則是振動監測技術的有效補充。

　　TPM設備振動監測

　　一、TPM設備振動監測的常用方法

　　一臺設計合理的機器，其固有振級也很低。但當機器磨損、基礎下沉、部件變形、連接松動時，機器的動態性能開始出現各種細微的變化，如軸不對中、部件磨損、轉子不平衡、配合間隙增大等。所有這些因素都會在振動能量的增加上反映出來。因此，振動加劇常常是機器要出故障的一種標志，而振動是可以從機器的外表面檢測到的。

　　過去，設備工程師根據經驗靠手摸、耳聽來判斷機器是否正常或其故障是否在發展。但如今機器的轉速較高，許多起警告性的振動出現在高頻段，因此，只有用儀器才能檢測出來。

　　1、常規監測

　　設備正常運轉時，使用筆式測振儀檢測設備旋轉部位的振動值，主要是振動速度，測量軸向、垂直方向和水平方向的振速并記錄作為參考值。

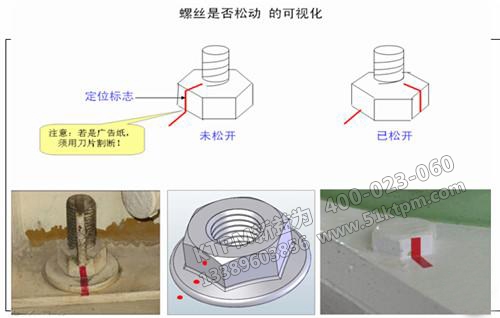

　　崗位巡檢人員在日常檢測發現測量值發生變化時，通常先檢查連接部件是否松動，能停機的設備可檢查軸對中、軸承游隙或軸承與軸和軸承座的配合間隙等，不能停機的設備則使用振動頻譜儀進行精密檢測，分析振動頻譜，找出是否為動平衡原因或其他原因。

　　據有關資料統計，利用簡易診斷儀器可以解決設備運行中50%的故障。由此可見，簡易診斷在設備管理與維修中具有重要作用。

　　2、精密監測

　　精密監測是通過振動頻譜儀檢測設備振動頻譜圖，分析各頻率對應的振動速度分量，如某一頻率的振動速度分量超限，可對比常見振動故障識別表判斷故障點。

　　振動頻率的計算：設備運轉部位的工頻振動頻率(Hz)=轉速(r/min)/60，如某風機的轉速為960r/min，則其工頻振動頻率為16Hz。工頻振動頻率通常稱為轉動頻率。

　　二、TPM設備振動監測的技術

　　常用的設備振動監測方技術有波形、頻譜、相位分析及解調分析法。

　　1、頻譜圖顯示振動信號中的各種頻率成分及其幅值，不同的頻率成分往往與一定的故障類別相關。

　　2、波形圖是對振動信號在時域內進行的處理，可從波形圖上觀察振動的形態和變化，波形圖對于不平衡、松動、碰摩類故障的診斷非常重要。

　　3、雙通道相位分析通過同時采集兩個部位的振動信號，從相位差異中可以對相關故障進行有效的鑒別。

　　4、解調是提取低幅值、高頻率的沖擊信號，通過包絡分析，給出高頻沖擊信號及其諧頻，此技術在監測滾動軸承故障信號方面較為有效。
